Tính năng của vòng bi – sự khác biệt

Tính năng của vòng bi – Sự khác biệt giữa các vòng bi là gì?

Có nhiều loại vòng bi khác nhau và chúng ta phải chọn loại vòng bi phù hợp nhất với cấu trúc và cách sử dụng của một máy cụ thể.
Trong phần này, chúng tôi sẽ chia các loại vòng bi thành các loại rộng, và sau đó giải thích các tính năng chính của vòng bi.
vòng bi cao long
1. Phân loại vòng bi
Lực tác động lên vòng bi từ nhiều hướng khác nhau, và do đó chúng có thể được phân loại dựa trên “hướng của lực”.
Đầu tiên, chúng tôi sẽ giải thích về các lực tác động lên vòng bi.
Hình 1 cho thấy các lực tác dụng lên ổ trục được sử dụng trong bánh xe ô tô có lốp trên đó.
Lực tạo ra bởi trọng lượng của xe (mũi tên màu xanh trong Hình 1) được đặt vuông góc với trục xe.
Ngược lại, lực ly tâm được tạo ra khi xe quay (mũi tên màu đỏ trong Hình 1) được áp dụng cùng hướng với trục xe.
vòng bi ô tô
Hình 1: Các lực tác động lên vòng bi

Theo cách này, vòng bi tại mọi thời điểm có lực được áp dụng từ nhiều hướng khác nhau.
Các vòng bi được phân loại dựa trên hướng mà lực đến từ và lực có thể được áp dụng.

Tải trọng hướng tâm và hướng trục áp dụng cho ổ trục
Lực tác dụng lên ổ trục được gọi là “tải”.
Lực tác dụng vuông góc với trục được gọi là “tải trọng xuyên tâm”,
và được áp dụng cùng hướng với trục được gọi là “tải trọng trục”.
các hướng lực tác dụng lên vòng bi
Hình 2: Các hướng lực tác dụng lên vòng bi

Việc phân loại các loại ổ trục
Như Bảng 1 bên dưới,  Vòng bi có thể được phân loại thành bốn nhóm dựa trên hướng của lực được hỗ trợ và hình dạng của các phần tử lăn.
Để biết thêm chi tiết, xin hãy xem lại Phần cấu tạo của vòng bi!

                                             Bảng 1: Phân loại các loại ổ trục

Loại con lăn
Bi cầuBi đũa
Hướng trong đó lực chủ yếu được áp dụng vuông góc với trụcPerpendicular to the shaft
(radial load)Vuông góc với trục(tải trọng xuyên tâm)
Vòng bi hướng tâmVòng bi hướng tâm
The same direction as the shaft
(axial load)Vòng bi hướng trục(tải trọng hướng trục)
Vòng bi đũa chặnVòng bi đũa chặn

Trong bốn loại vòng bi được liệt kê trong Bảng 1, vòng bi hướng tâm và vòng bi lăn hướng tâm được sử dụng thường xuyên nhất.

Chúng tôi sẽ giải thích một chút về hai loại vòng bi.



2. Vòng bi hướng tâm
“Vòng bi hướng tâm” là vòng bi có thể hỗ trợ một lực được đặt vuông góc với trục.

Vòng bi cầu rãnh sâu

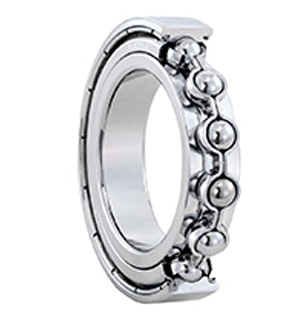

vòng bi cầu rãnh sâu

Vòng bi rãnh sâu được sử dụng rộng rãi nhất trong số tất cả các vòng bi.
Chúng có thể hỗ trợ cả tải trọng hướng tâm và một lượng tải trọng trục nhất định đến từ cả hai hướng cùng một lúc.
Nếu một ổ trục để hỗ trợ tải trọng trục rất lớn là cần thiết, “vòng bi tiếp xúc góc” được giải thích dưới đây được sử dụng.

Vòng bi cầu tiếp xúc góc

Vòng bi tiếp xúc góc có thể hỗ trợ tải trọng hướng tâm và tải trọng trục một hướng cùng một lúc.
Khi tải trọng trục đến từ cả hai hướng sẽ được hỗ trợ, hai hoặc nhiều vòng bi tiếp xúc góc được kết hợp với nhau.

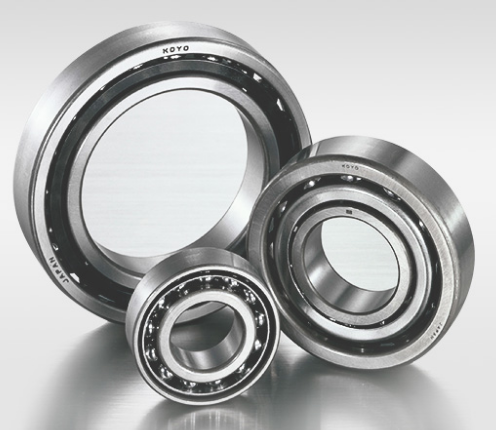

vòng bi cầu tiếp xúc góc

Dưới đây là một lời giải thích thêm về góc tiếp xúc của vòng bi tiếp xúc góc.

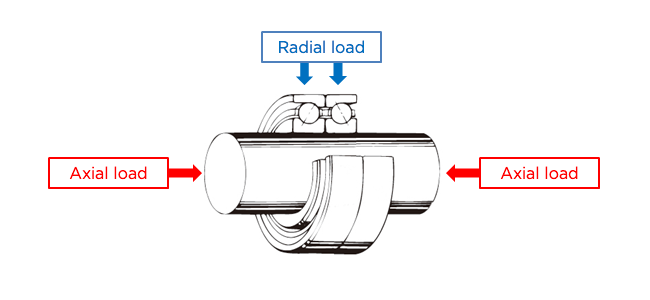

Góc tiếp xúc của tải trọng hướng tâm và hướng trục

vòng bi cầu tiếp xúc góc

Góc tiếp xúc là góc được tạo bởi hướng của tải trọng áp dụng cho các vòng bi (vòng đua) và các phần tử lăn, và một mặt phẳng vuông góc với trục, khi cả “tải trọng hướng tâm” và “tải trọng trục” đều được áp dụng cho ổ trục .



3. Vòng bi lăn xuyên tâm
Vòng bi lăn xuyên tâm là vòng bi lăn có thể đỡ một lực vuông góc với trục. Chúng có thể hỗ trợ tải trọng thậm chí lớn hơn vòng bi hướng tâm, và có những loại vòng bi được chế tạo để phù hợp với loại con lăn.

Vòng bi lăn hình trụ

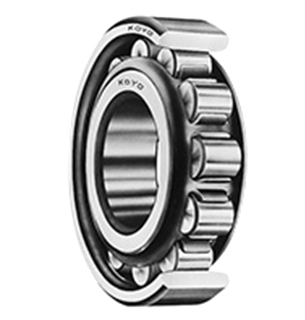

vòng bi đũa trụ

Chúng sử dụng các con lăn hình trụ như các yếu tố lăn của chúng. Vòng bi lăn hình trụ có thể hỗ trợ tải trọng xuyên tâm lớn hơn vòng bi rãnh sâu và được sử dụng trong máy móc nơi chúng sẽ chịu tác động mạnh.

Vòng bi lăn kim

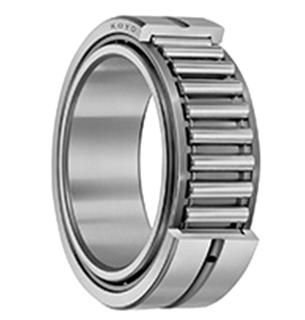

vòng bi đũa kim

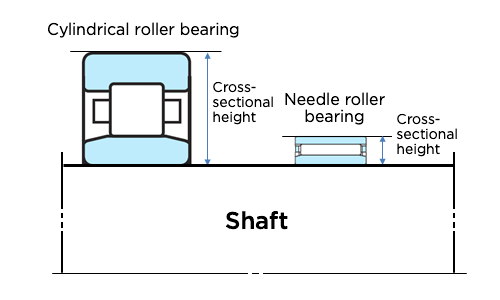

Những người này sử dụng con lăn kim như các yếu tố lăn của nó. Con lăn kim có đường kính nhỏ hơn con lăn hình trụ, và vì vậy (như có thể thấy trong Hình 5), vòng bi có chiều cao mặt cắt nhỏ hơn và góp phần làm giảm kích thước của máy móc.

sự khác nhau về mặt cắt hình trụ

Vòng bi côn

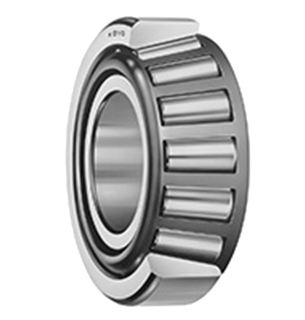

vòng bi côn

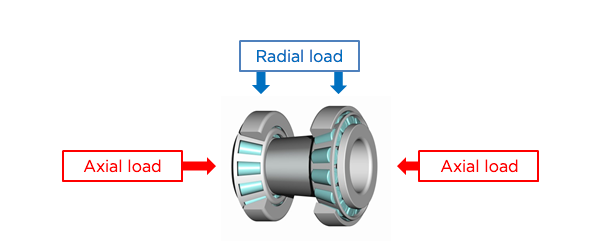

Chúng sử dụng các con lăn hình côn trong hình dạng của các hình thang thon làm các phần tử lăn của nósự kết hợp 2 vòng bi côn.
Vòng bi lăn hình nón được sử dụng rộng rãi nhất trong số tất cả các vòng bi lăn, và có thể hỗ trợ tải trọng hướng tâm và tải trọng trục một hướng cùng một lúc.
Khi tải trọng trục đến từ cả hai hướng sẽ được hỗ trợ, hai hoặc nhiều vòng bi lăn được kết hợp với nhau.

Vòng bi lăn hình cầu

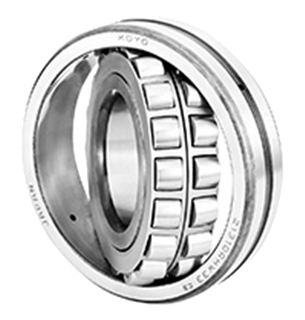

vòng bi đũa cầu

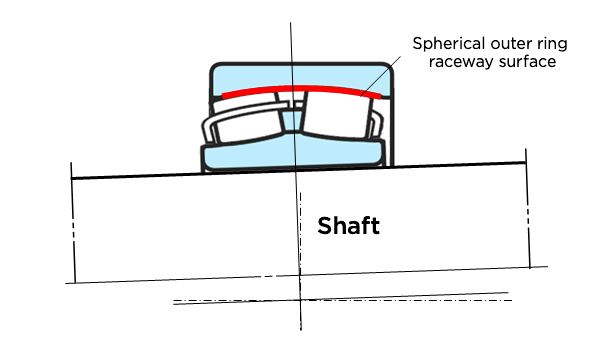

Chúng sử dụng các con lăn lồi hình thùng làm các phần tử lăn của chúng. Như được hiển thị trong Hình 7, chúng được chèn vào giữa bề mặt mương vòng ngoài hình cầu và bề mặt mương vòng trong. Đây là lý do tại sao vòng trong, các phần tử lăn và lồng trong ổ trục hình cầu có thể xoay trong khi nghiêng về vòng ngoài.

cấu tạo vòng bi đũa cầu

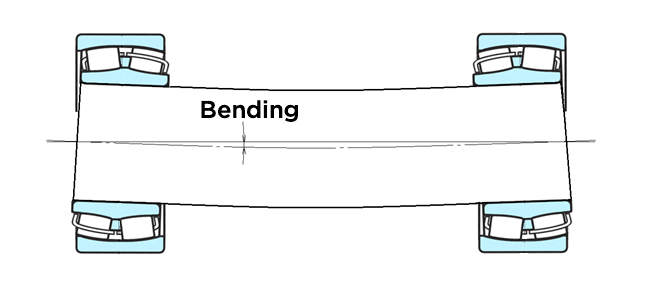

Như được hiển thị trong Hình dưới,  vòng bi lăn hình cầu có thể hỗ trợ tải trọng lớn và được sử dụng trong các máy có trục dễ uốn cong.

trục bị uốn cong

Phần kết luận: Tính năng của vòng bi
Có nhiều loại vòng bi được phân loại theo hướng và độ lớn của lực mà chúng có thể hỗ trợ, và loại vòng bi tối ưu được chọn, xem xét cấu trúc của máy.
Có nhiều loại vòng bi khác mà chúng tôi không giới thiệu trong bài viết này.
Đối với những người muốn tìm hiểu thêm, xin vui lòng bấm vào các trang loại sản phẩm Vòng bi Koyo hoặc danh mục dưới đây. Bạn cũng có thể liên hệ trực tiếp với JTEKT.
